一、泥沙泵管路的選擇和配置

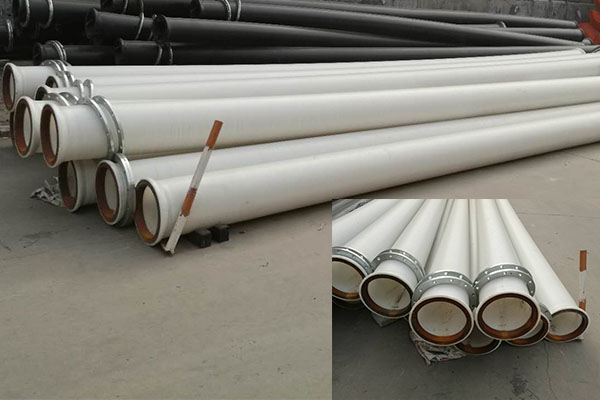

1、排沙管
A、大中型沙泵的出水管一般選用鋼管或者HDPE管。

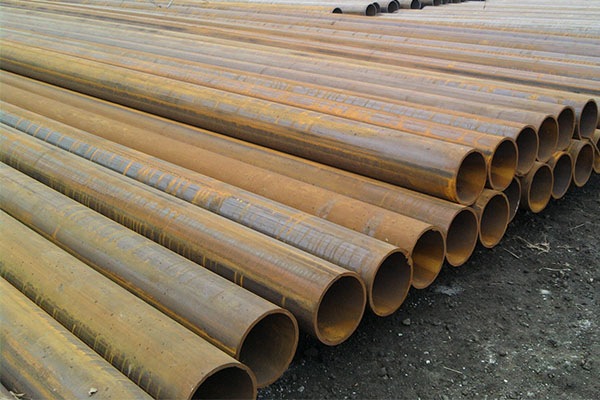

鋼管：在近距離或者大壓力的情況下選用鋼管的較多。鋼管的承受壓力大，不管外壓還是內壓，都比其他塑料類材料承壓大。可以現場切割和焊接，使用方便。回收利用率高，即使工程完工廢棄不用，仍可出售好的價格。也可做其他用途。

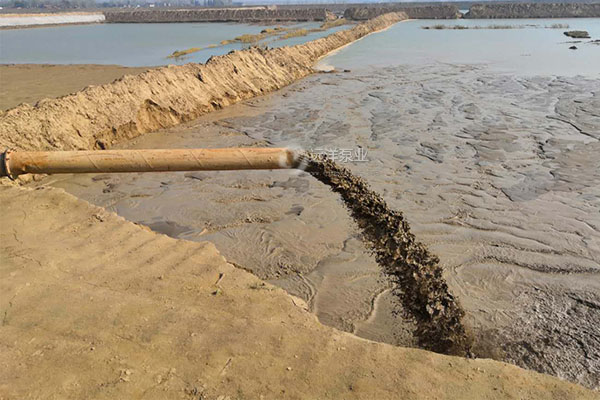

在泥漿輸送領域，同鋼管相比，HDPE管道具有更好的耐磨性，這意味著它具有更長的使用壽命和更好的經濟性。耐老化，使用壽命長：含有2-2.5%的均勻分布的碳黑的聚乙烯管道能夠在室外露天存放或使用50年，不會因遭受紫外線輻射而損害。重量輕，利于搬運和拆裝。所以我們一般推薦選用HDPE排沙管。

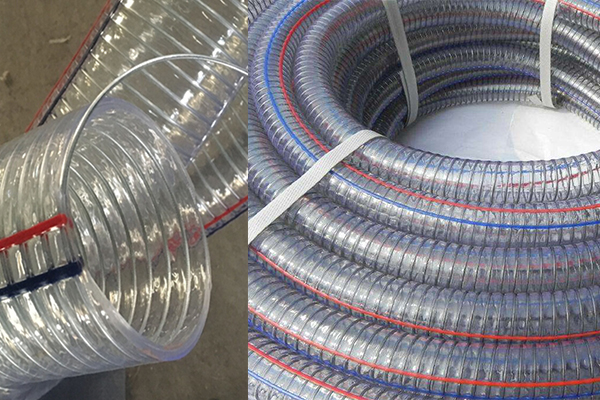

B 小型的泥沙泵（11kW以下規格產品）一般選用帶鋼絲內襯的軟管排水，因此這類規格的泵出廠時，出水口均帶有軟管接頭，用戶只需將軟管套在軟管接頭上，再用管箍或鐵絲綁牢即可。如果用戶選用鋼管，可直接將鋼管焊在軟管接頭上即可，或者將軟管接頭拆下，另行匹配法蘭。如果用戶選用軟管，一定要匹配滿足壓力要求的軟管，否則會發生爆開。對于高壓軟管，軟管兩端均帶有鋼制法蘭，與其連接的法蘭需按高壓軟管的法蘭標準匹配。

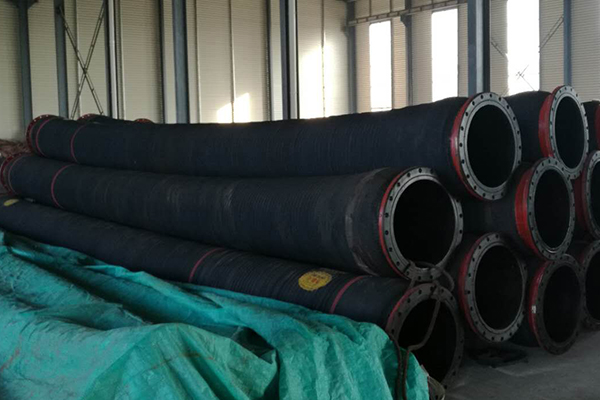

在用戶實際應用時，一般吸沙管是鋼管和軟管配合使用。鋼管就不再贅述。軟管需特別注意，一定要使用帶內襯鋼絲或者鋼環的軟管，承受負壓，防止吸水時被吸癟。目前國內能生產優質大口徑吸沙軟管的廠家屈指可數，選購時需慎重。配置吸沙管時管徑與出沙管徑相同或大一個規格（不能太大）。吸水管的長度條件允許的情況下，盡量短。吸管太長會導致效率下降及泥沙泵汽蝕。

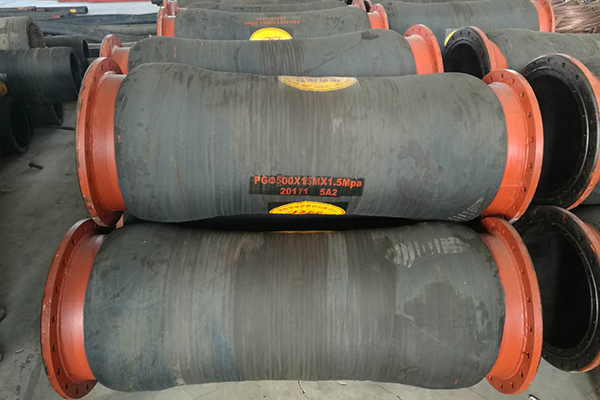

3、軟接頭 （軟接頭照片）
軟接頭又叫做橡膠管軟接頭，橡膠接頭，橡膠軟接頭，可曲撓接頭，高壓橡膠接頭，橡膠減震器等。軟接頭是用于硬管道之間起撓性連接作用的中空橡膠制品，此產品可降低振動及噪聲，并可對因溫度變化引起的熱脹冷縮起補償作用，廣泛應用于各種管道系統。軟接頭也有利于沙泵的拆裝。在泥沙泵的進出口必須各安裝一件軟接頭。在較長的管路上，也要間隔安裝。
排沙管、吸沙管及軟接頭的直徑都要根據泥沙泵的設計參數來選擇，沙泵出廠時我們一般會推薦配套的直徑，不要隨意變更。管道的壓力也必須能承受泥沙泵的最大壓力。

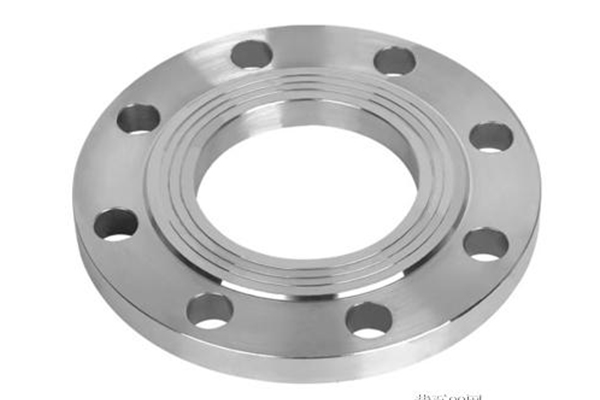

4、法蘭

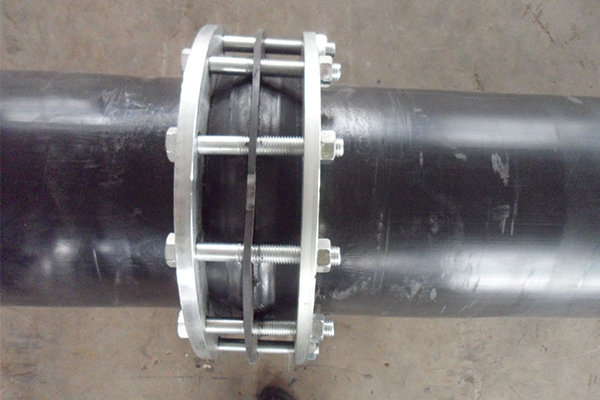

法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊（一般為橡膠），用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。 法蘭連接使用方便，能夠承受較大的壓力。 泥沙泵的管道法蘭，一般選用板式平焊鋼制法蘭，國家標準（GB/T9119-2010），適用于公稱壓力不超過2.5MPa的管道連接。法蘭選擇時還要考慮與管道的國家標準一致。
二、泥沙泵閥門的選擇和配置

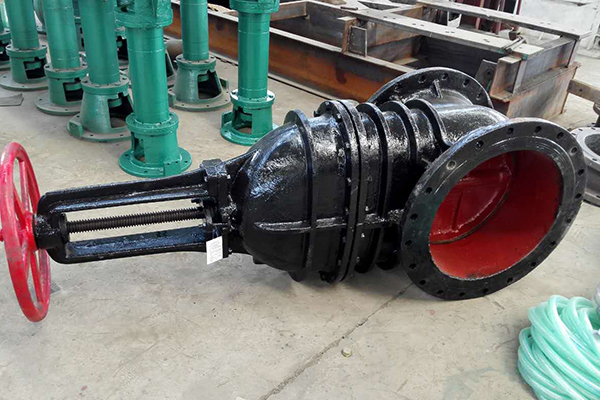

1、閘閥
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。沙泵的出水管閥門要選用閘閥，不要選球閥或蝶閥。推薦選用Z44W型閘閥，型號表示方法如下：
- Z44W—1.6 DN100
- Z——閥門形式：閘閥。
- 4——連接形式：法蘭連接。
- 4——閘閥結構形式：平行式雙閘板（平板式閘閥）。也可選擇其他結構形式的閘閥(例如：Z41W)。
- W——密封面或襯里材料：由閥體直接加工的閥座密封面材料。
1.6——閘閥公稱壓力：1.6MPa。（閘閥上鑄的數字為16）
根據沙泵的最大揚程選擇不同公稱壓力的閘閥，例如：Z44W—2.5DN150。
DN100——閘閥公稱尺寸：DN100（4寸）。
根據沙泵流量需要選擇不同公稱尺寸的閘閥，例如：Z44W—2.5DN200。

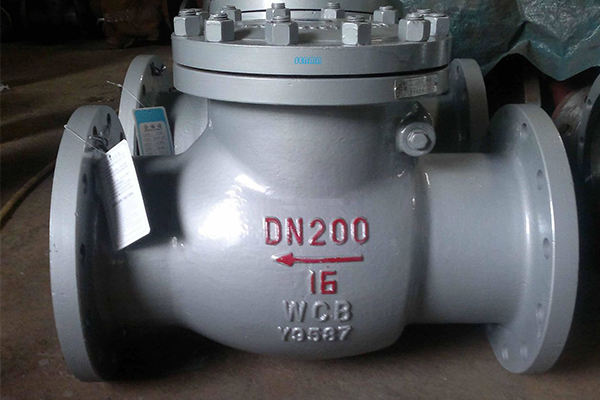

止回閥又稱逆止閥，設計沙泵管道系統時需配備止回閥，其作用是防止管道中的泥沙倒流，造成過載和堵泵。推薦選用旋啟式止回閥，也可選擇升降式止回閥，不要選緩閉式止回閥。注意：升降式止回閥分水平式和垂直式兩種，設計時不能混淆。推薦選用H44W型止回閥，型號表示方法如下：
- H44W—1.6 DN100
- H——閥門形式：止回閥。
- 4——連接形式：法蘭連接。
- 4——連接形式：法蘭連接。
W——密封面或襯里材料：由閥體直接加工的閥座密封面材料。
也可選擇H 不銹鋼材料(例如：H41H)。
1.6——閘閥公稱壓力：1.6MPa。（閘閥上鑄的數字為16）
根據沙泵的最大揚程選擇不同公稱壓力的閘閥，例如：Z44W—2.5DN150。
DN100——閘閥公稱尺寸：DN100（4寸）。
根據沙泵流量需要選擇不同公稱尺寸的閘閥，例如：Z44W—2.5DN200。

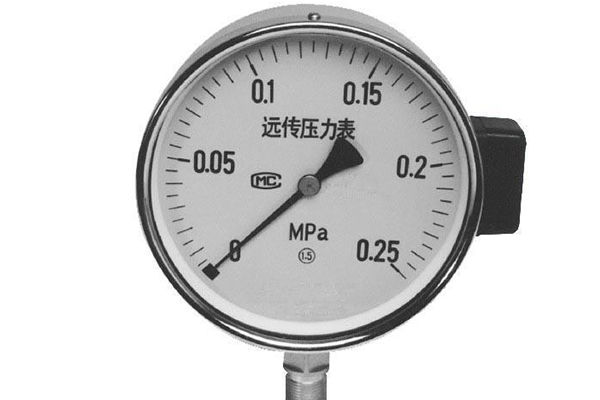

3、壓力表與表閥
壓力表是判斷泥沙泵的各種運行狀態的依據，
a例如： 判斷正反轉——關閉閘閥后，分正轉、反轉開泵，壓力表值大的是正轉。（這是最有效、最正確的判斷正反轉的方法，其他方法都有局限性，都很容易出錯。）
b 水泵正常運轉后查看壓力表值，可計算出管路損耗，可判斷出揚程還有多少富余量，可判斷水泵選型是否合理，是否在最佳效率點附近使用，為節能排水提供依據。（效率提高10％的話，200kW的泵1年可節省17萬度電。）
c、沙泵運轉期間，壓力值突然上升，說明出水管有堵管現象，需要采取相應措施。
d、沙泵運轉期間，壓力值突然下降，說明吸水口或吸水濾網堵了，需要及時清理。
e、沙泵運轉期間，壓力值突然下降，又大幅擺動，說明水泵吸進空氣了，查看水位或檢查吸水管。
f、運轉一段時間后，關閉閘閥后的壓力值（關死點壓力）大幅下降，說明水泵磨損超限，需更換易損件。
因此，除小型泥沙泵連接軟管，簡易安裝排水以外，大中型沙泵在設計排水管路時，必須設置壓力表（小型沙泵固定安裝時，推薦加裝壓力表）。壓力表最好選用隔膜式壓力表，連接型式為Ⅰ型（徑向直接式），最大量程應按照沙泵的最大揚程（壓力）處于壓力表的最大量程1/3-2/3的量程范圍內選取。
由于沙泵使用的工況水中含有泥沙，因此壓力表很容易損壞（采購時需要多備幾塊），設計時壓力表應配有相應的表閥（表閥最好選用不銹鋼材質），需要讀數時將表閥打開，不用時將表閥關閉。對于泥沙濃度較高、壓力表損壞比較頻繁的工況，還可以在表閥和壓力表中間加上排氣閥，作用是壓力表讀完數后關閉表閥，打開排氣閥排出壓力表中的泥漿水，讓壓力表恢復初始值，提高壓力表的壽命。
設計時將管接頭焊接在水泵出水口處的鋼管上，在裝上表閥和壓力表。吸沙口管路最好也安裝壓力表。
4、放氣閥

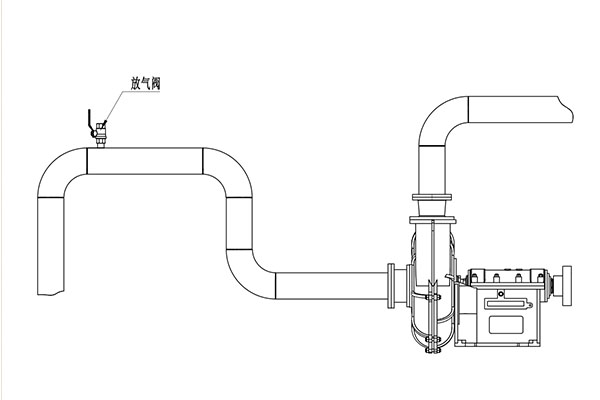

在設計泥沙泵的管路時，管路中凸起的，高點部位需增加放氣閥，泥沙泵啟動后，打開放氣閥將此處的空氣放掉，再關閉放氣閥。如果不加放氣閥，此處在水泵工作時會殘留空氣，影響沙泵的使用及沙泵的壽命。
在設計沙泵的管路時，管路中凹下的低點部位需增加排沙管，水泵停泵后，打開排沙管的閘閥，將此處的泥沙放出，防止堵管。天氣寒冷容易結冰的地方，停泵時也許將泥水放出，防止結冰堵塞或損壞管路。如果沙泵的出水管路是順直向上，中間沒有凸起的高點，可取消放氣閥。
在設計沙泵的管路時，下接吸水管，設計、安裝時需保證放氣閥在泵吸水口處為最高點，吸水管順直向下，灌泵的同時需打開放氣閥，將吸水管和泵腔內的空氣放掉，保證灌泵成功。這樣灌泵時可將吸入管中的空氣排出，否則水泵無法啟動。

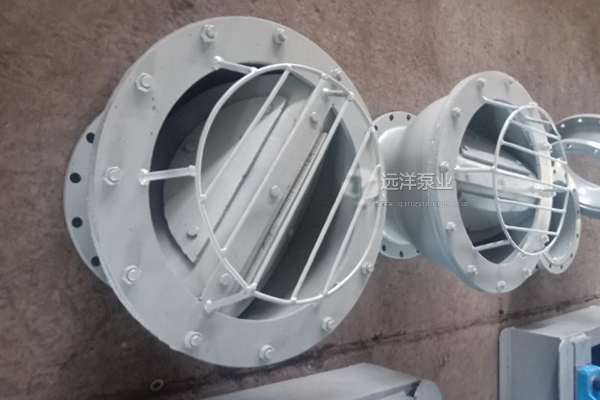

5、底閥濾網與無底閥濾網
泥沙泵在設計、使用吸沙管時，需配備底閥濾網或無底閥濾網。沙泵的吸水濾網作用如下：
1、阻擋大顆粒固體進入泵中；
用戶在自行設計、制造吸水濾網時應參考泥沙泵的最大通過顆粒直徑，使濾網能夠隔檔住大于允許通過顆粒直徑的雜物，否則使用時會導致大顆粒的固體吸入泵腔，嚴重時會卡住葉輪造成電機燒毀。此外，沙泵的底閥應該采用旋啟式結構。市場上常見的底閥基本是升降式結構的大濾網孔濾網，給清水離心泵用的，沙泵根本無法使用。用戶設計選用時可選購廠家專門生產的底閥濾網。
2、改善沙泵吸水腔內的泥沙濃度，形成均勻的泥漿，防止堵住葉輪吸水口。
無論是濾網泵底座、還是底閥濾網或無底閥濾網，都是由濾網和其他部件構成了吸水腔。沙泵工作時，泥沙通過濾網孔依次進入吸水腔，形成相對均勻的泥沙漿，可有效防止泥沙堵住葉輪吸水口。沙泵的濾網要比清水泵和污水泵的面積大很多，泥漿濃度越高，濾網面積越大。用戶在采沙或抽高濃度泥漿時，可設計選購廠家專門生產的水力攪拌器。
3、阻擋樹葉、塑料袋、雜草等雜物進入泵中。泥沙沙泵不是無堵塞泵，不能抽排雜物，對于水中雜物很多的工況，設計時必須增加攔擋裝置。用戶設計時可聯系我們廠里技術人員，單獨為此工況設計吸水濾網裝置。
